Bitte vorab das Stromkabel abziehen, den Netzteilschalter auf aus stellen und noch einmal die Powertaste vorn am Gehäuse drücken zum Entladen des Reststroms. Bitte achte auf eine fachgerechte Vorgehensweise, Beschädigungen unterliegen nicht der Garantie.
¶ Aus- und Einbau einer 3,5" Festplatte

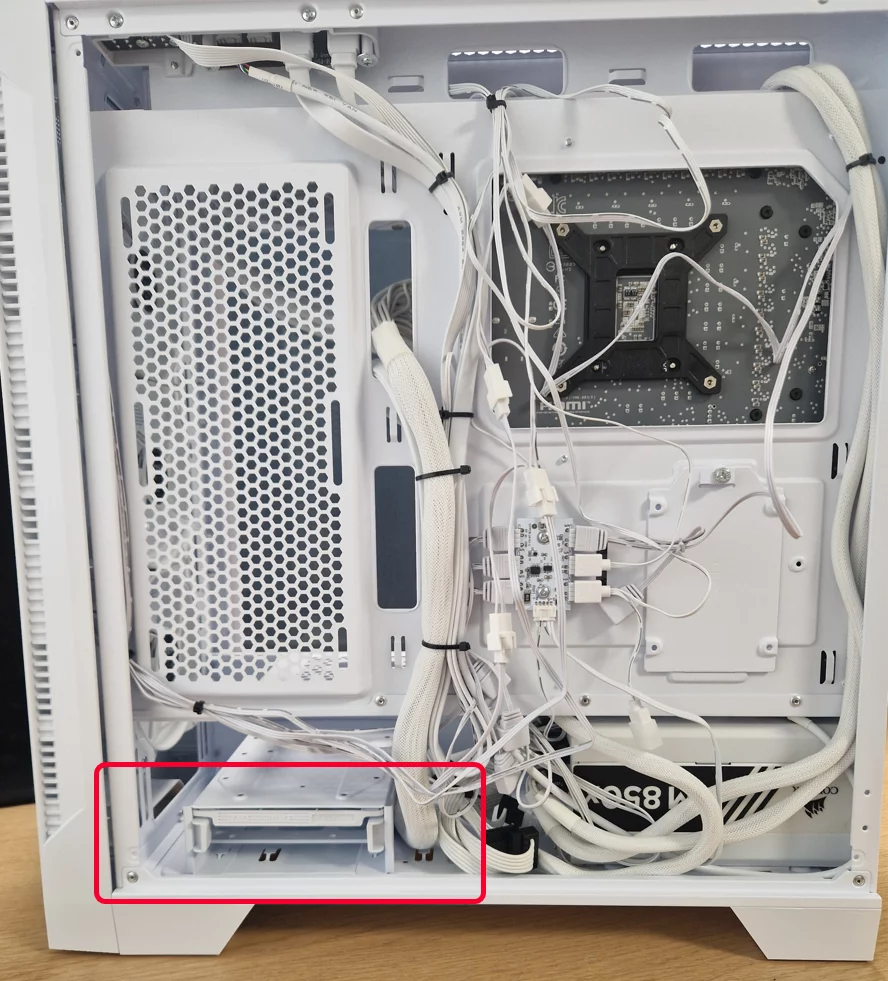

Bei den meisten Gehäusen befindet sich der Festplattenrahmen unten neben dem Netzteil. Natürlich kann dies bei einigen Gehäusetypen anders sein. Schau einfach in das Handbuch deines Gehäuses sollte der Rahmen bei dir nicht an dieser Stelle sein.
In der Regel erfolgt die Montage der Festplatte werkzeuglos. Aber natürlich gibt es auch hier Unterschiede, bei älteren Gehäusen kann es durchaus sein, dass Schrauben benötigt werden.

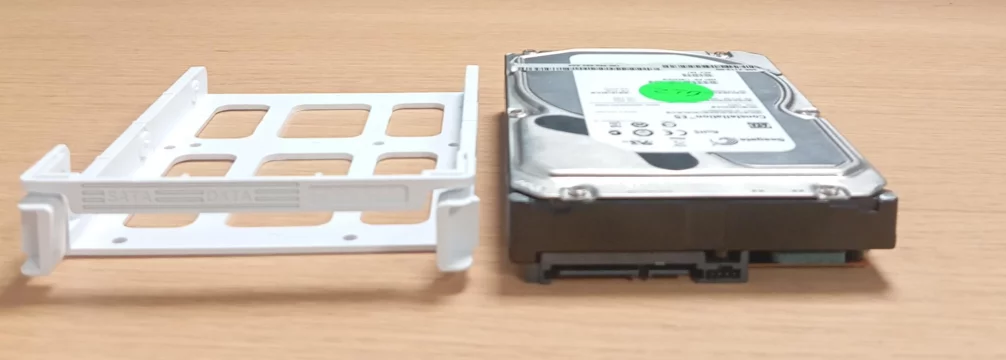

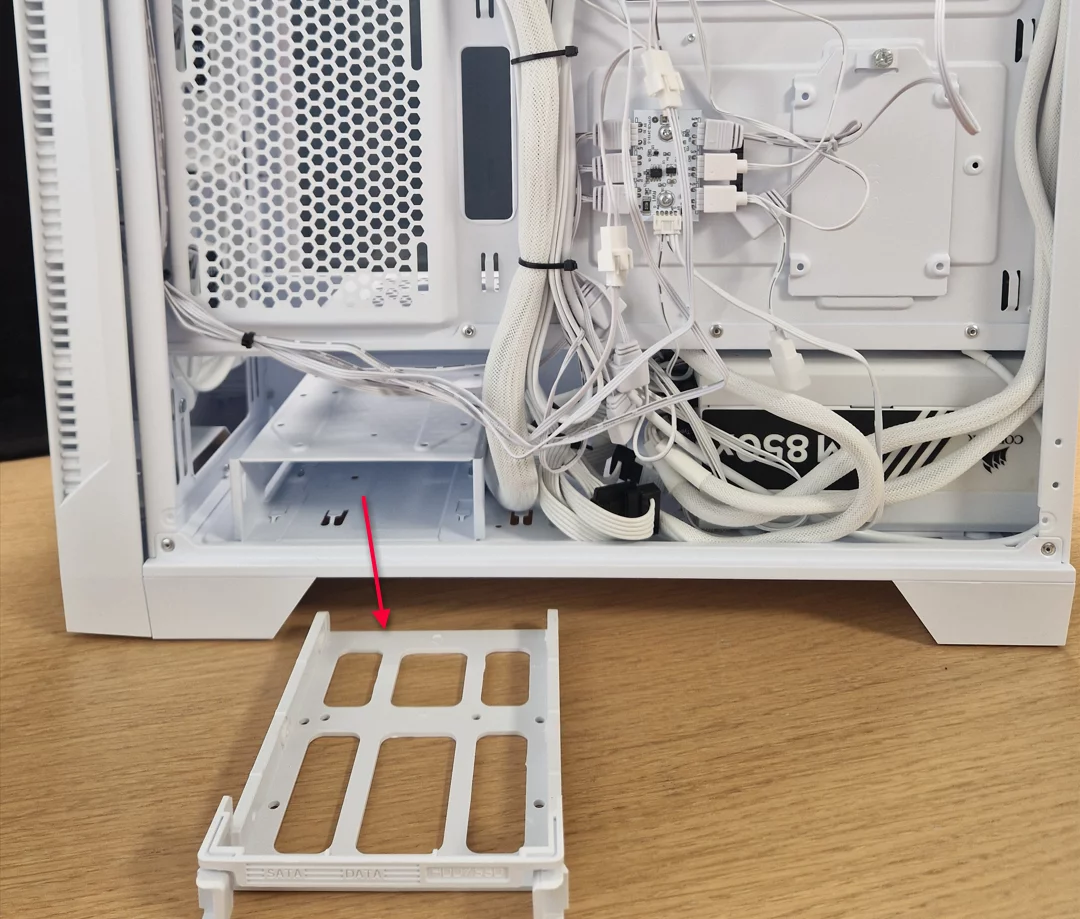

Hier im Beispiel ist eine Halterung vorhanden, die einfach aus dem Rahmen herausgezogen werden kann.

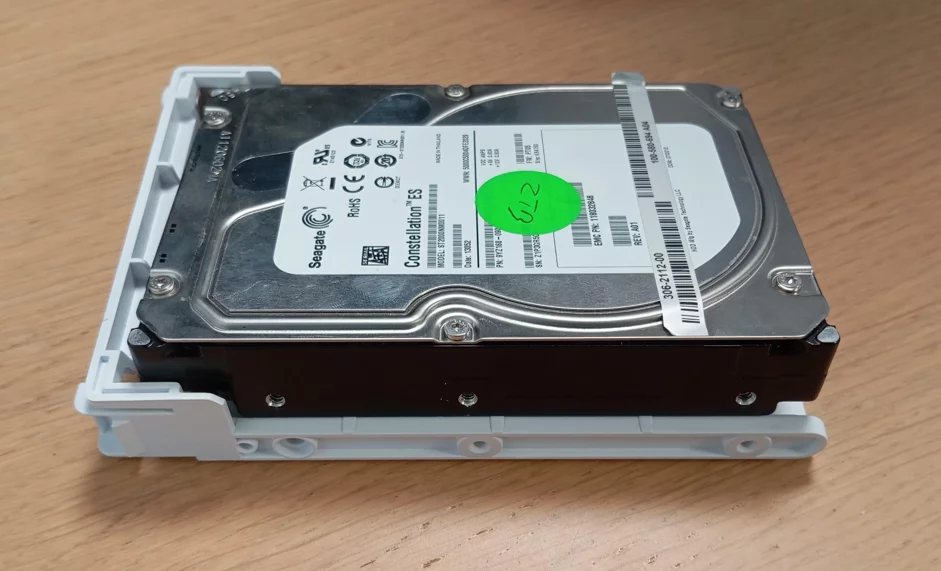

Die Festplatte wird nun einfach in den Rahmen eingesteckt. Leicht schräg von der Seite geht dies am einfachsten. Manche Halterungen haben zur Befestigung der Platte Plastikstifte, die exakt in die Schraubenlöcher der Festplatte passen. Bitte in dem Fall auf die korrekte Positionierung achten

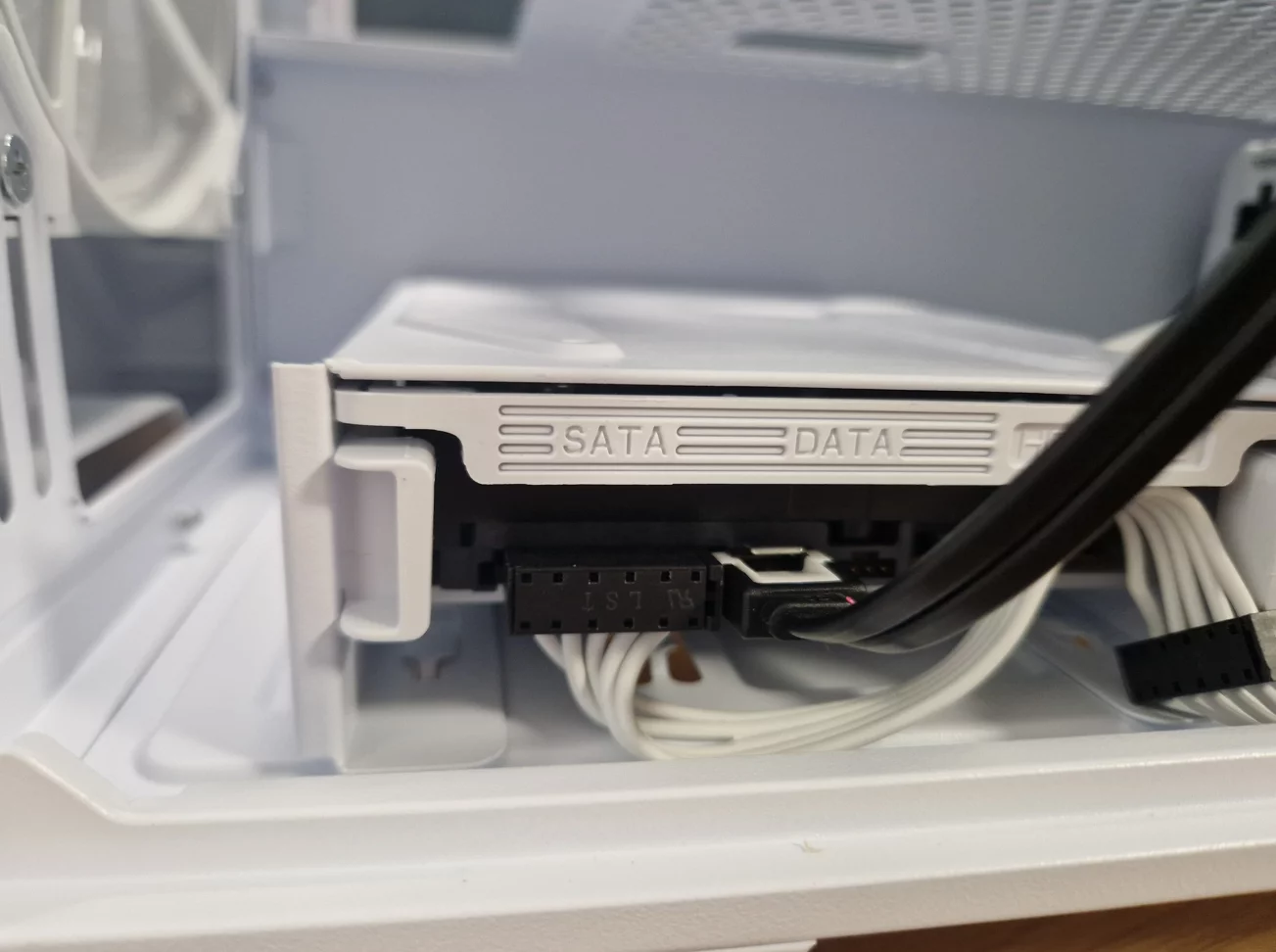

Die Halterung samt Festplatte kann nun einfach in den Festplattenkäfig im Gehäuse eingeschoben werden. Jetzt noch Stromkabel und Datenkabel anstecken. Eine genaue Anleitung zur Verkabelung ist weiter unten zu finden
¶ Aus- und Einbau einer 2,5" SSD
Für die Montage von 2,5" SSDs gibt es mehrere Möglichkeiten. Auch hier hilft ein Blick ins Handbuch deines Gehäuses.

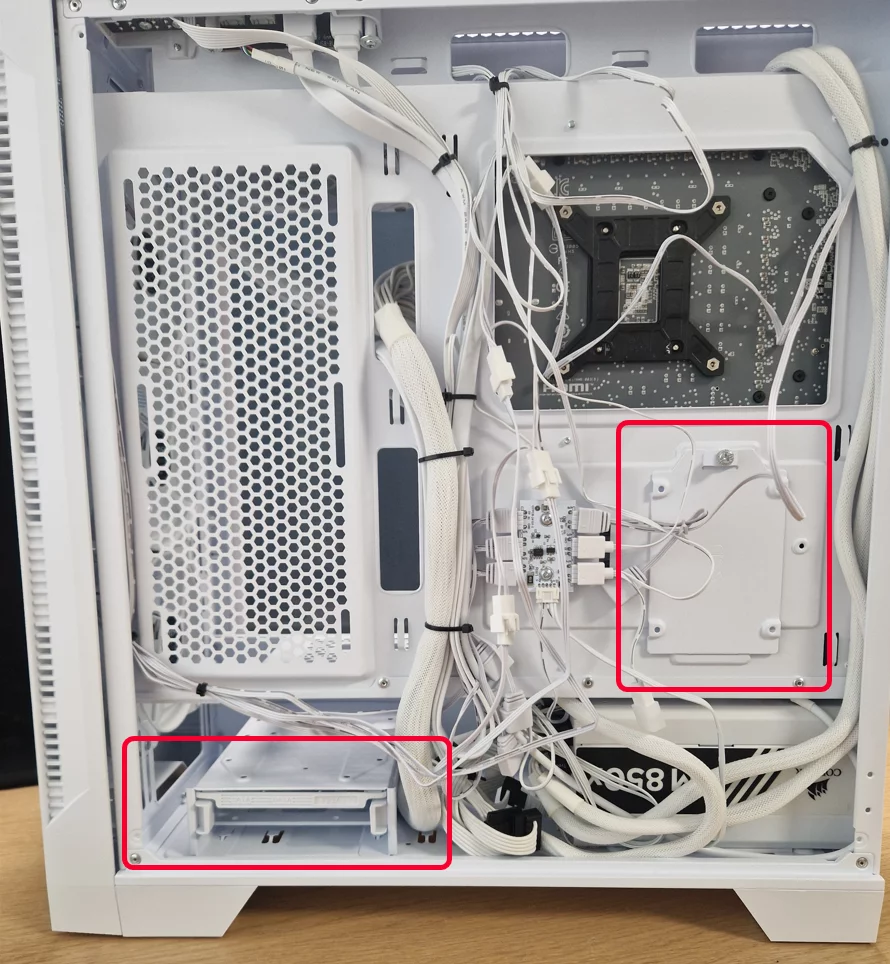

Hier im Beispiel zeigen wir einmal die Montage direkt hinten am Mainboardtray sowie die Montage im 3,5" Festplattenkäfig

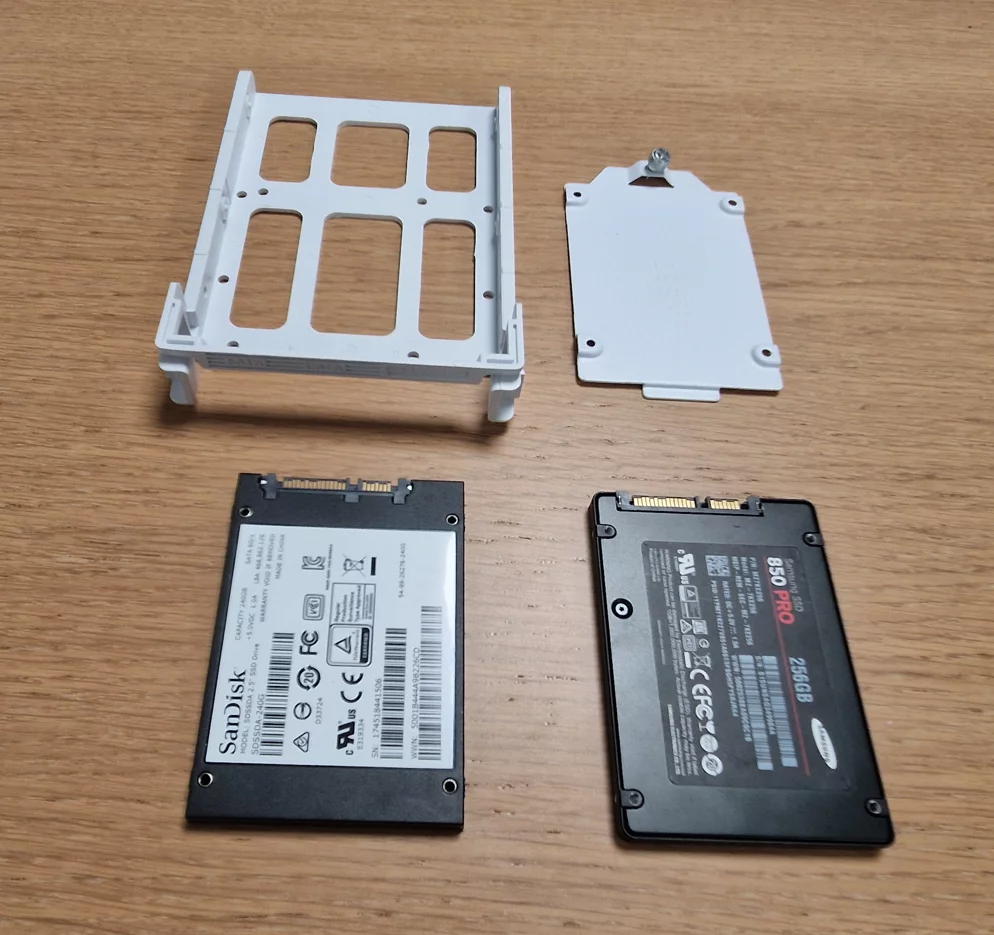

Die Platte für die Montage am Mainboardtray ist mit einer Schraube befestigt, diese lösen und die Metallplatte kan abgenommen werden. Die Plastikhalterung im 3,5" Käfig kann einfach herausgezogen werden.
Für beide Varianten werden Schrauben benötigt. Diese befinden sich im Zubehör deines Gehäuses.

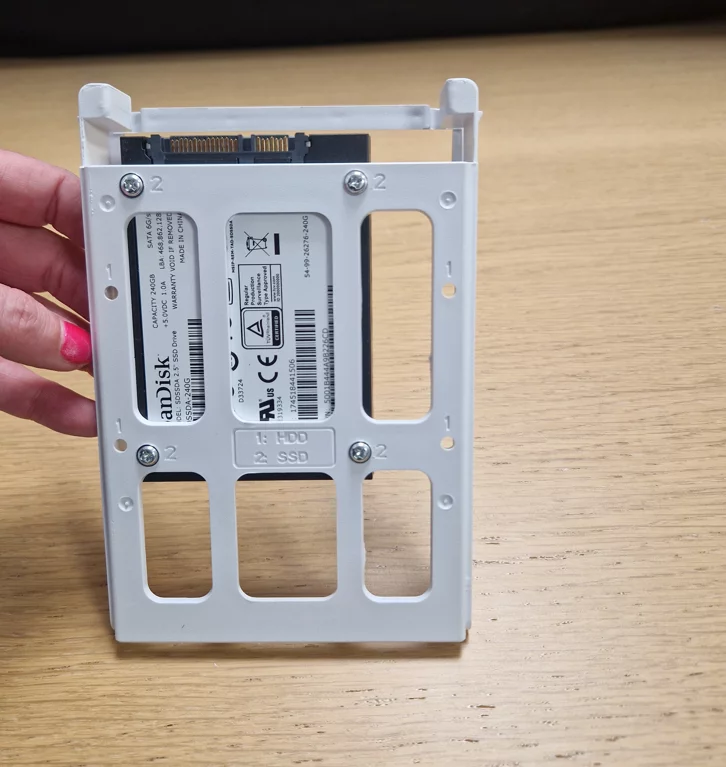

In der 3,5" Halterung wird die SSD einfach von unten angeschraubt.

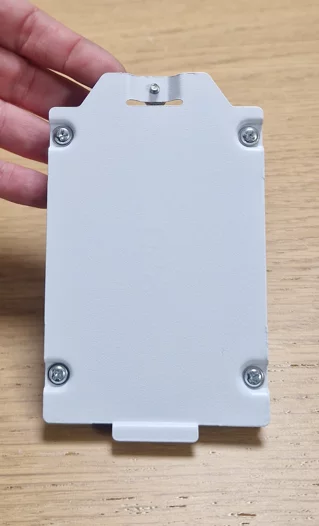

Auch bei dem 2,5" Montagerahmen wird die SSD von unten angeschraubt.

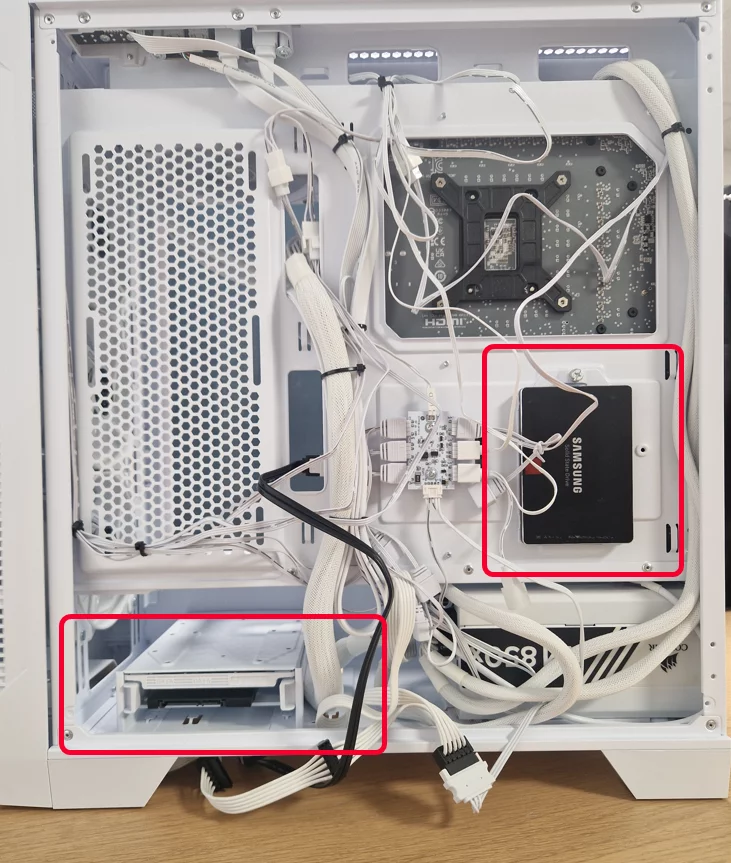

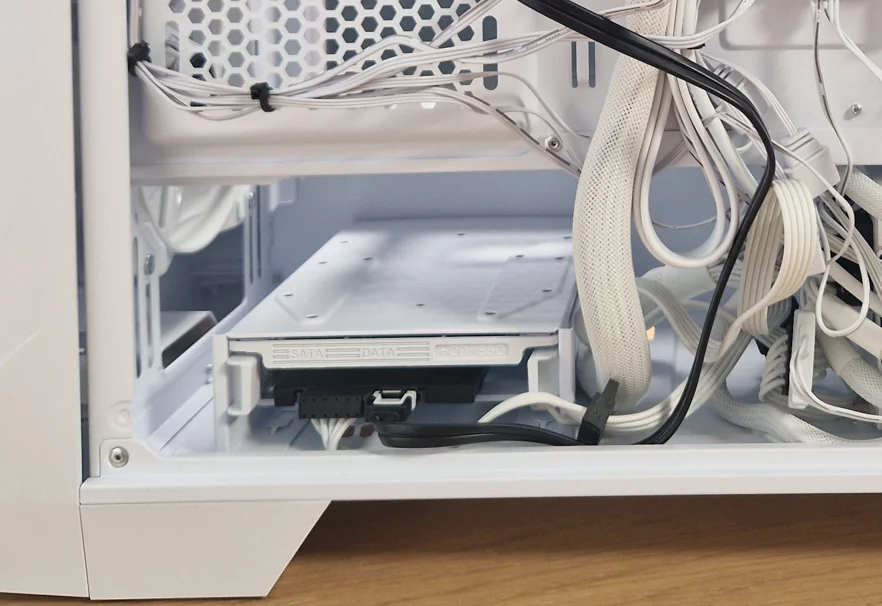

Beide Halterungen können nun wieder im Gehäuse befestigt werden.

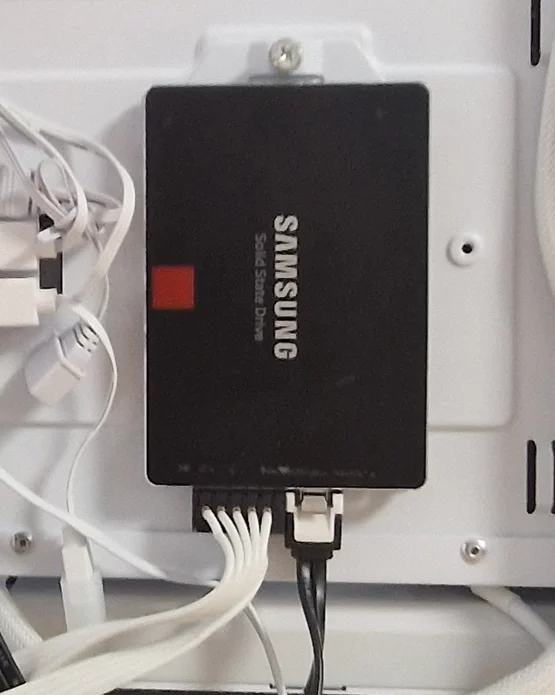

Als letztes nicht vergessen jeweils die beiden Kabel für Strom und Datenübertragung anzuschließen. Eine detaillierte Anleitung dazu befindet sich weiter unten
¶ Strom und Datenkabel anschließen bei 2,5" und 3,5" Festplatten
Die Verbindung zum Mainboard wird über ein schmales SATA Kabel hergestellt, die Stromversorgung übernimmt das Netzteil direkt. Hierfür befinden sich dann einzelne Stecker im Kablestrang vom Netzteil.

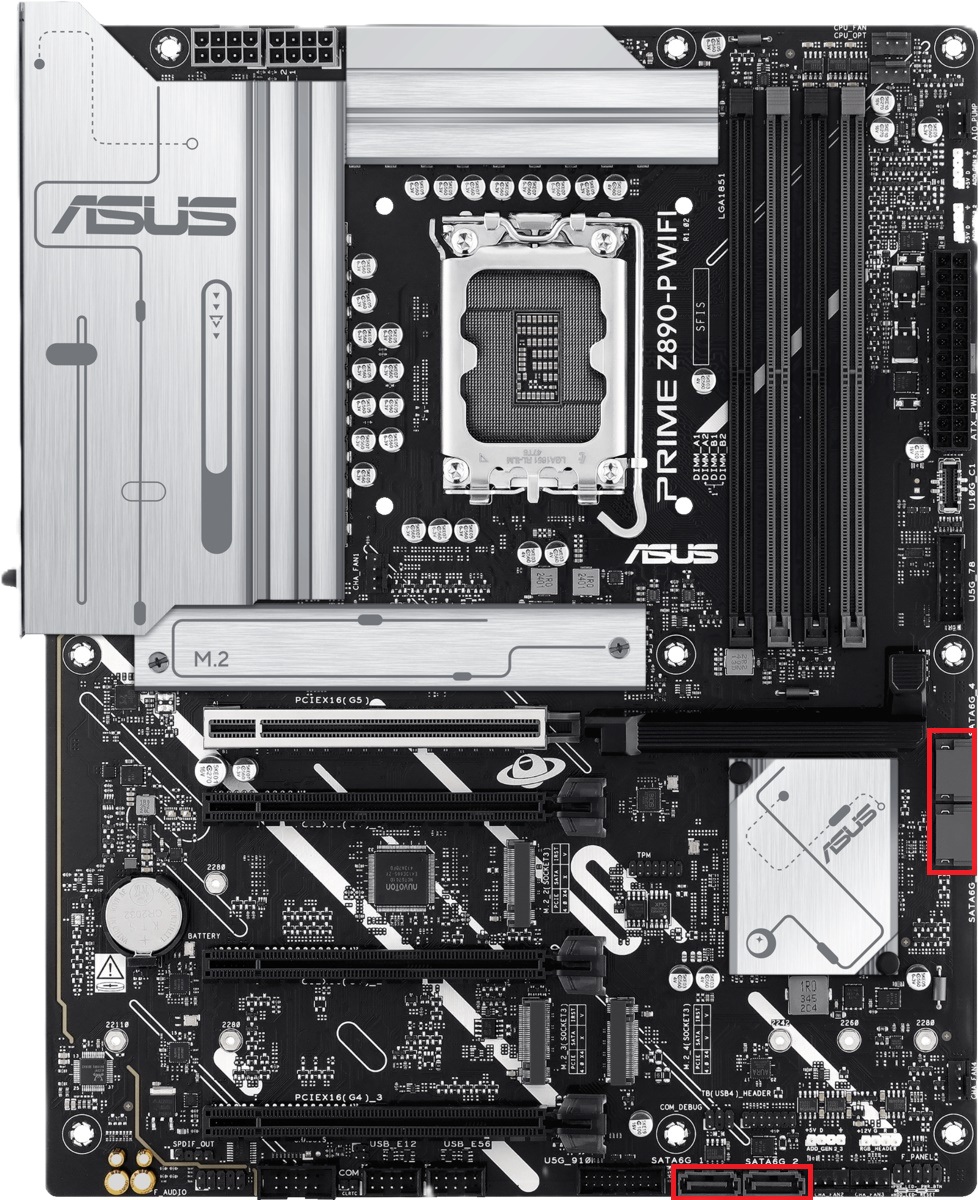

Auf deinem Mainboard findest du den folgenden SATA Anschluss:
Das Gegenstück vom Datenkabel ist an beiden Enden identisch:
Die Stromversorgung der Festplatte erfolgt über diesen breiteren Stecker. Falls dein Nezteil modulare Kabel hat findest du den Kabelstrang im Zubehör. Andernfalls ist er im PC (hinter der geschlossenen Metallseitenwand auf der rechten Seite)

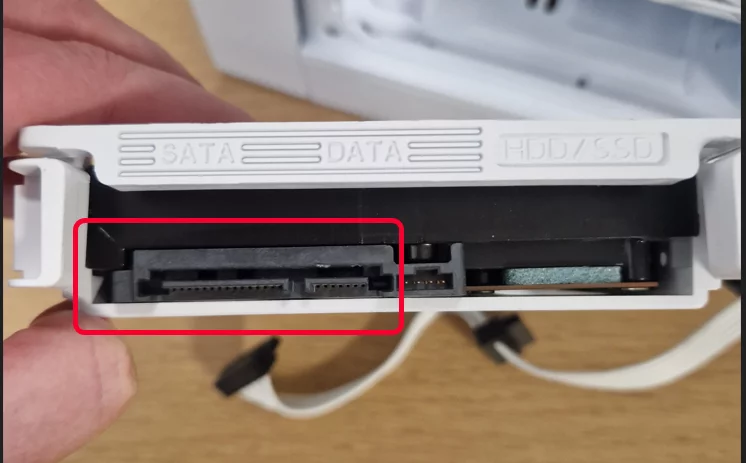

Entsprechende Anschlüsse für die beiden Kabel befinden sich an deiner Festplatte bzw. SSD. Die Kabel passen nur in einer bestimmten Position, also achte darauf sie richtig herum zu stecken
¶ Aus- und Einbau einer M.2 SSD

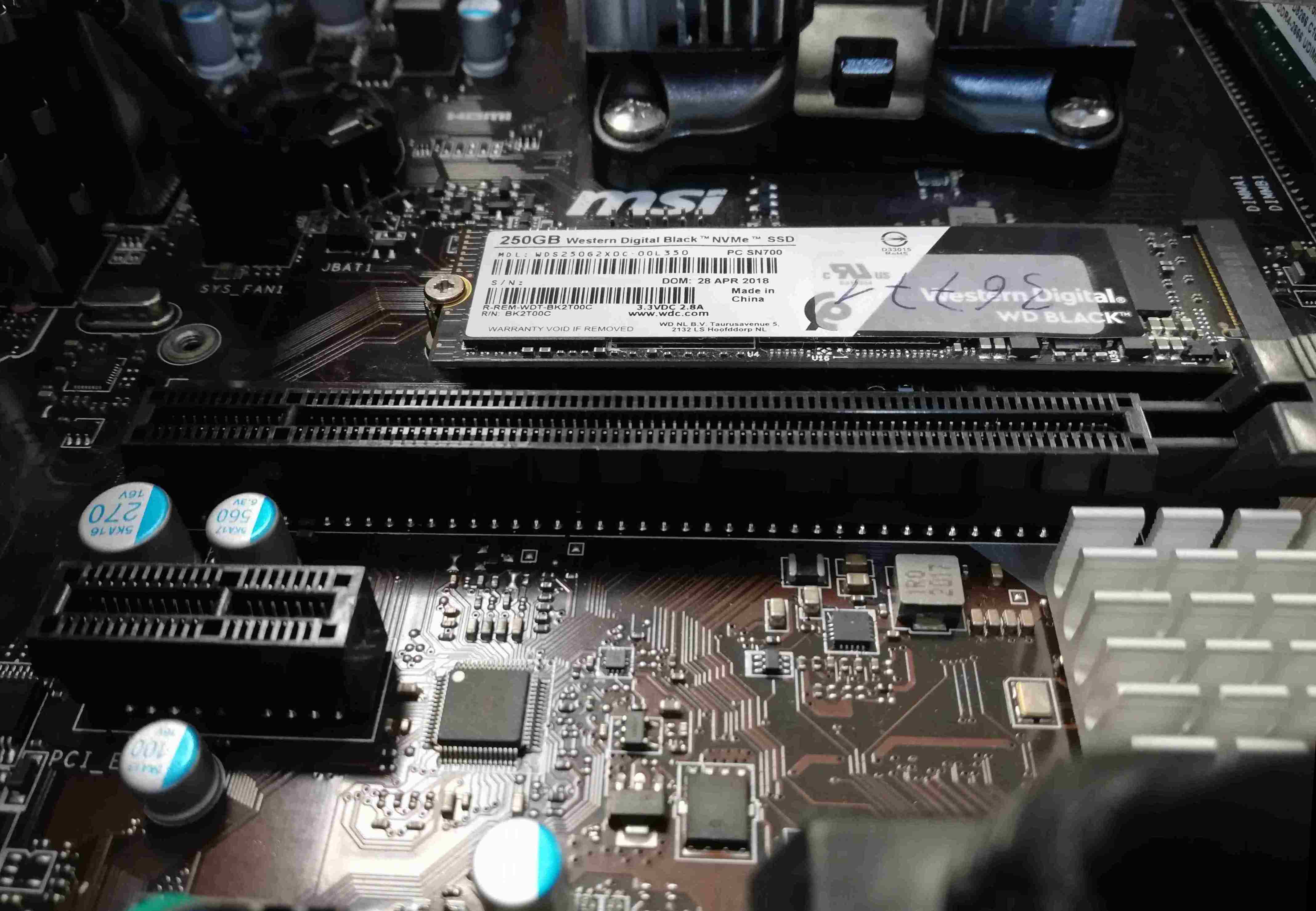

M.2 SSDs sind kleine Platinen, die direkt auf dem Mainboard verbaut werden.

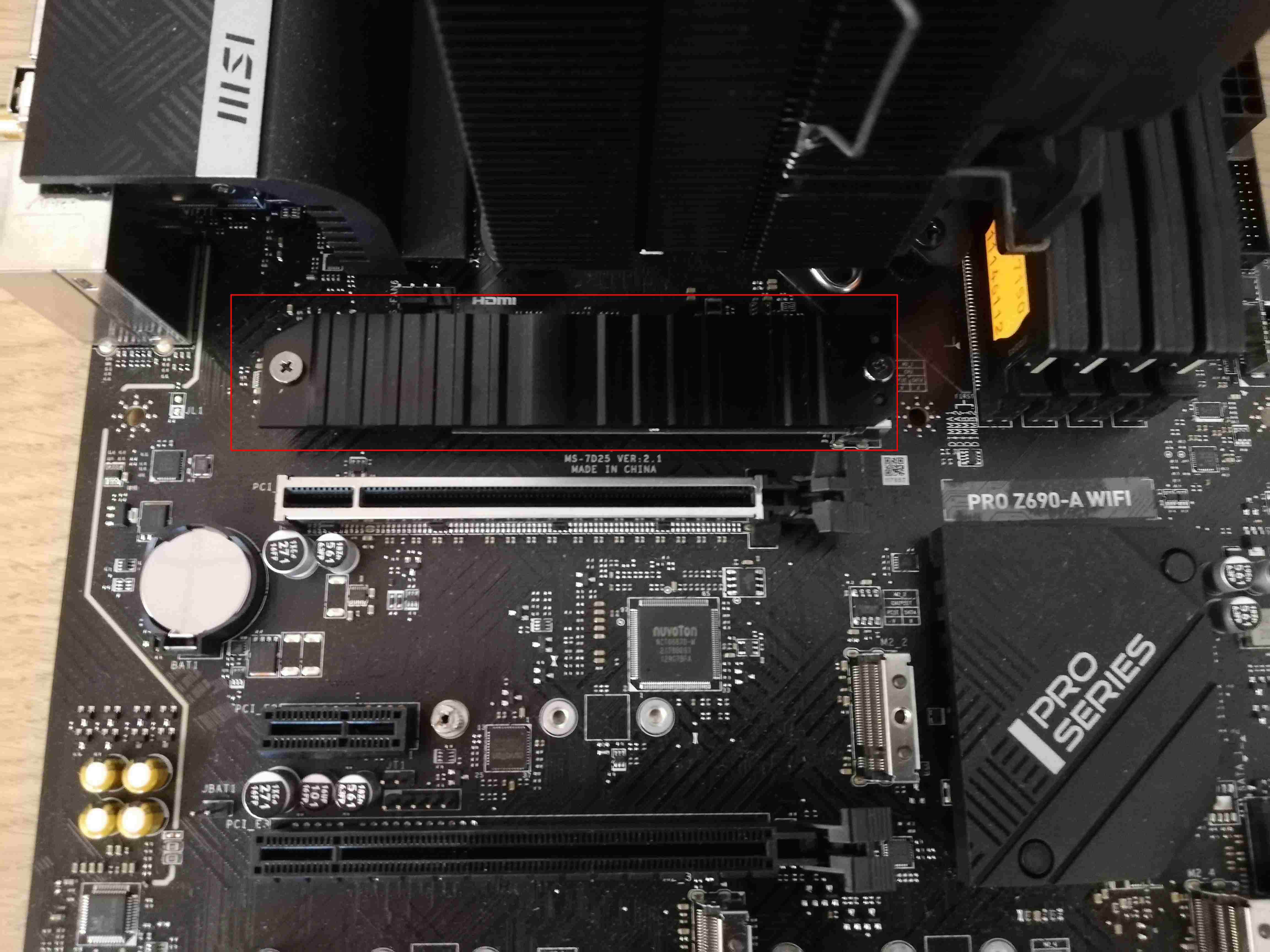

Je nach Mainboard kann sich die SSD auch unter einer Abdeckung des Mainboards oder einem Kühlkörper befinden, sodass man sie auf Anhieb nicht sieht. Hier im Beispiel ist eine Mainboard Abdeckung markiert, unter der die SSD verbaut ist.

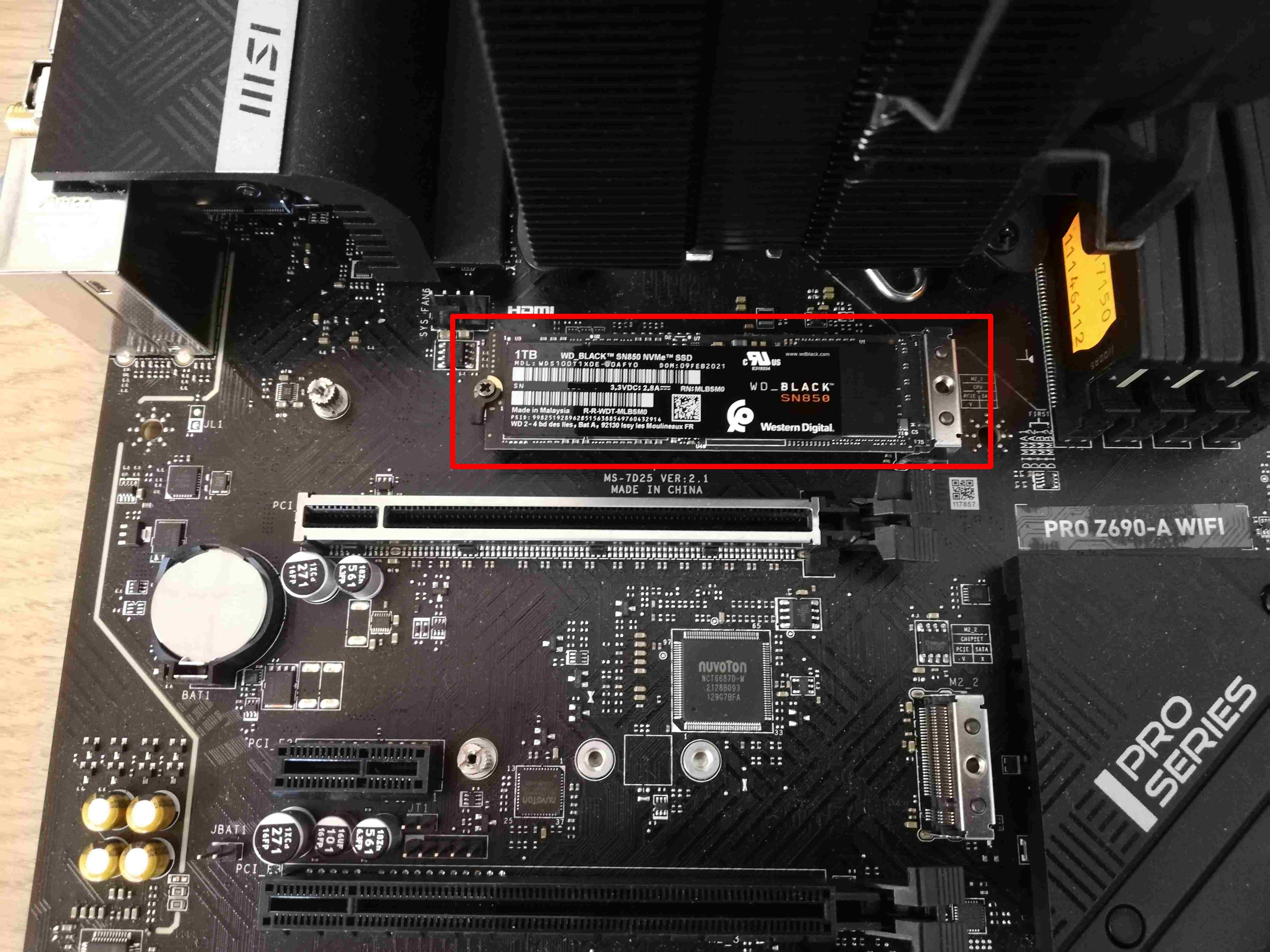

Nachdem man die beiden Schrauben der Abdeckung entfernt hat kann man diese abnehmen und die SSD sehen.

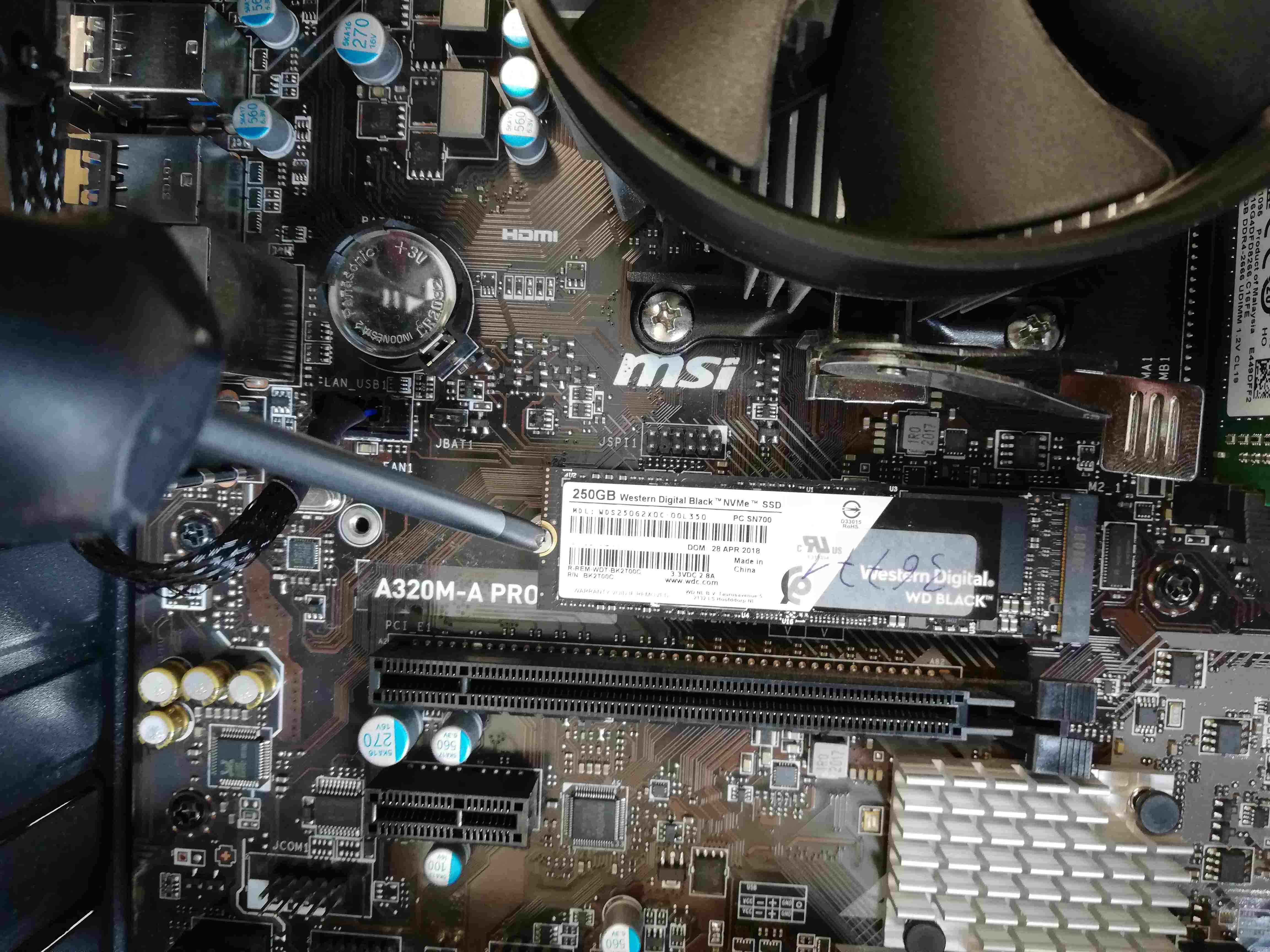

Um die M.2 SSD auszubauen muss hier im Beispiel nur die kleine Schraube entfernt werden. Manche Mainboards haben statt der Schraube eine kleine Plastikhalterung. Welche Variante dein Mainboard hat kannst du im Handbuch nachlesen.

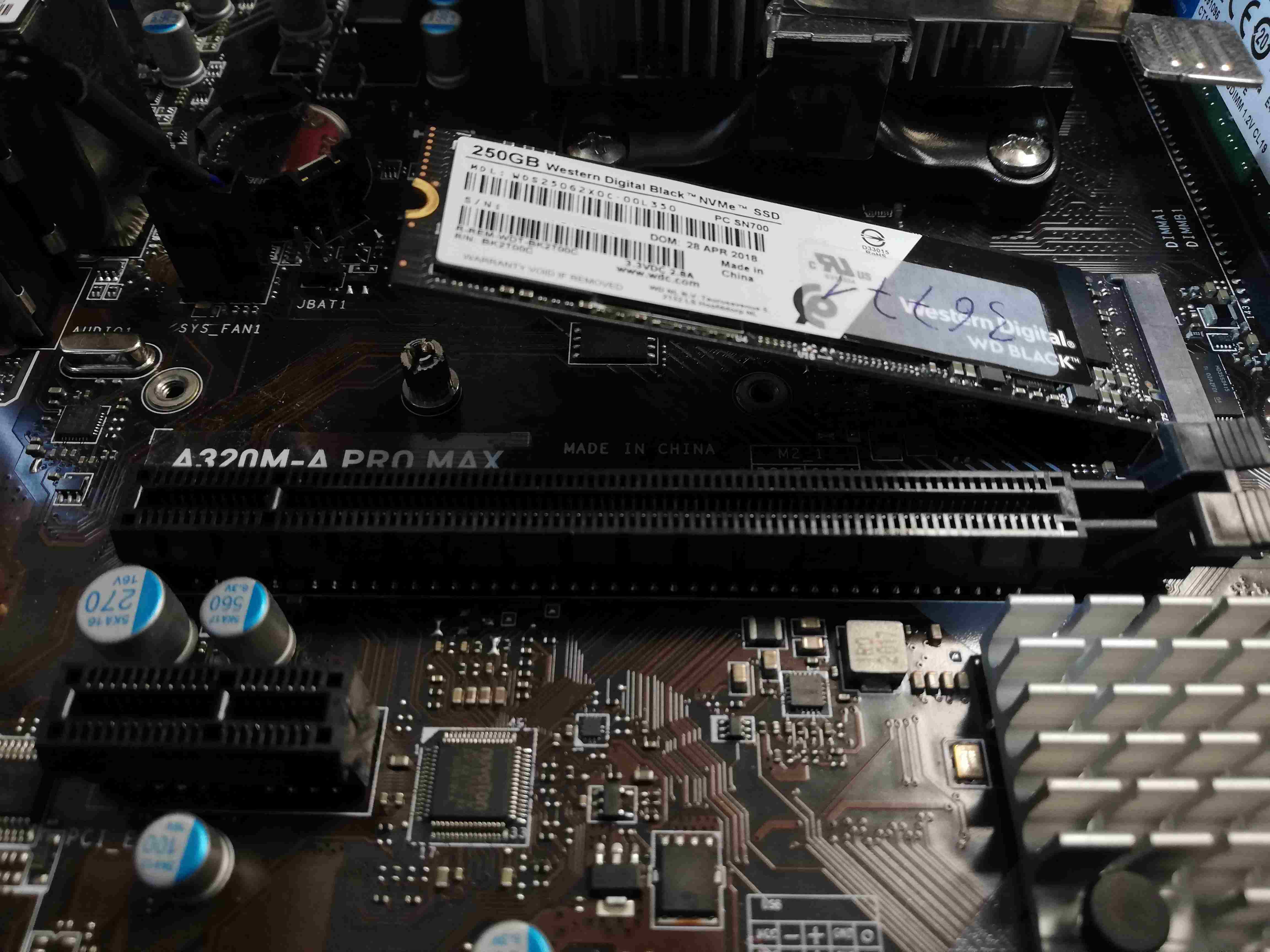

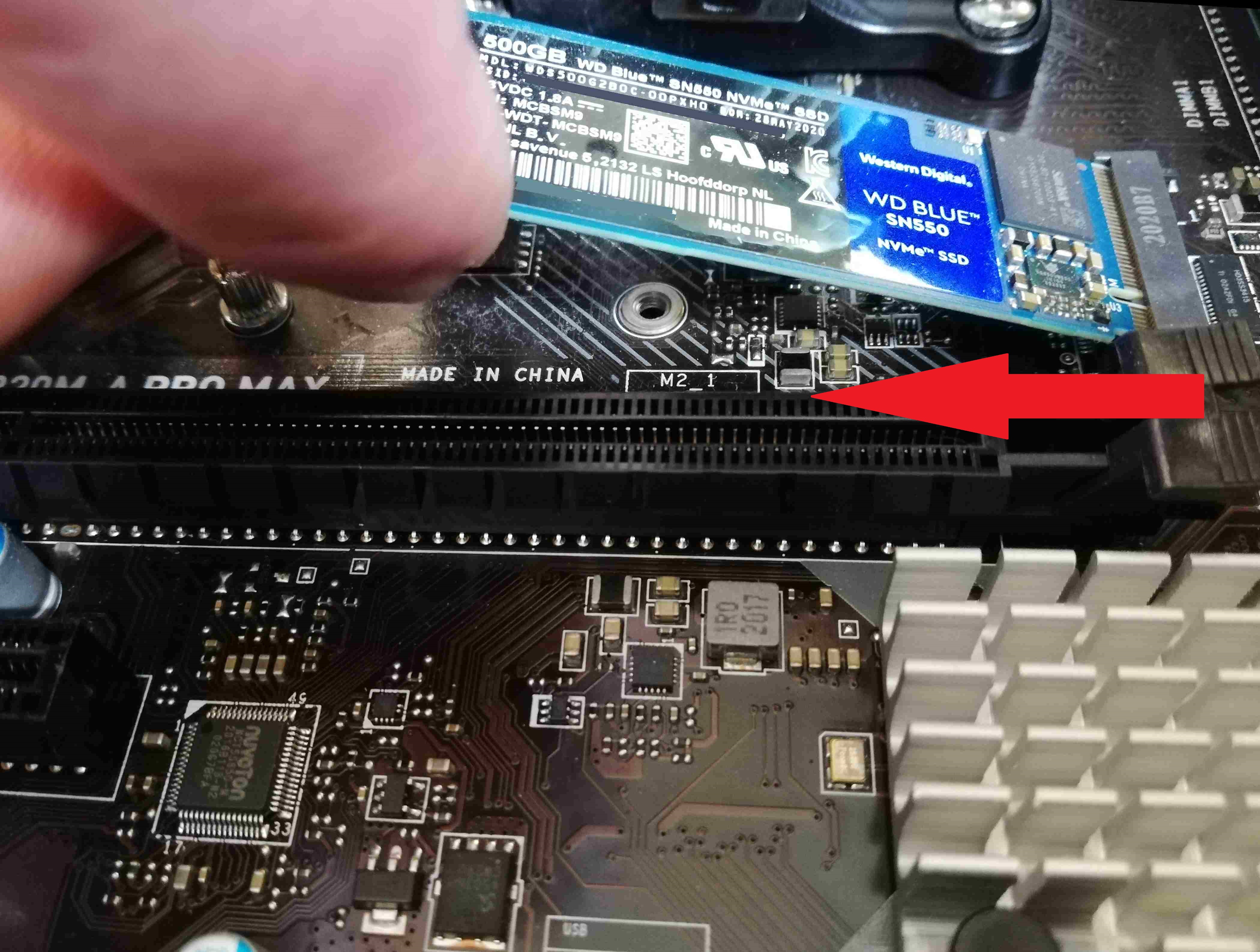

Ist die Schraube bzw. Halterung gelöst kommt dir das Ende der SSD ein wenig entgegen und du kannst sie vorsichtig aus dem Slot herausziehen
